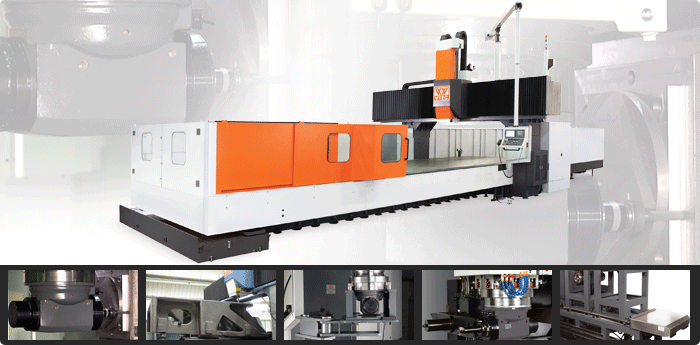

- 以实现龙门加工中心机的高效率切削性能，VH机型具备乔崴进产品高刚性结构确保精度基础的传统特色，拥有超大门宽及工件通过高度，并可搭配各型自附加头，实现最大范围多能化之加工机能。
- 底座四轨式设计，中央采用两滚柱式线轨搭配四方向等负荷滑块，外侧两轨采用平面式载重滑块，以大幅提升机械之载重能力与运动精度。
- 横梁水平精度调整机构，即使门宽超过四米，仍能确保Y轴全行程运动真直度于0.02mm以内，实现大型机械超精密加工。
- 独特螺杆支撑装置，有效抑制螺杆下垂精度变化，确保旋转精度，提供最佳运动精度和寿命(X>5m，Y>3. 5m)(VF/NF/VH/BM)
- 针对超大型机台，可选购机械与环境结构温度补偿机能，控制全机结构热变形于0.02mm内，确保机械在环境温度变化下仍保有高精度(SF/VB/VF/NF/VH/BM)
- 自动立\卧主轴换刀
- 自动头舱(单头式)
- 可搭配全自动五面加工机能，Y轴行程加长700mm
-
| 机型 |
单位 |
VH-
4237 |
VH-
5237 |
VH-
6237 |
VH-
8237 |
VH-
10237 |
VH-
4242 |
VH-
5242 |
VH-
6242 |
VH-
8242 |
VH-
10242 |
| 行程 |
| X轴行程 |
mm |
4,200 |
5,200 |
6,200 |
8,200 |
10,200 |
4,200 |
5,200 |
6,200 |
8,200 |
10,200 |
| Y轴行程 |
mm |
3,700 |
4,200 |
| Z轴行程 |
mm |
1,000/1,200(选购) |
1,000/1,200(选购) |
| 工作台 |
| 工作台面积 |
mm |
4,000
×
2,600 |
5,000
×
2,600 |
6,000
×
2,600 |
8,000
×
2,600 |
10,000
×
2,600 |
4,000
×
3,000 |
5,000
×
3,000 |
6,000
×
3,000 |
8,000
×
3,000 |
10,000
×
3,000 |
工作台
最大载重 |
kg |
20,000 |
24,000 |
28,000 |
32,000 |
36,000 |
20,000 |
24,000 |
28,000 |
32,000 |
36,000 |
| 主轴 |
主轴马达
(连续/30分钟额定) |
kW |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
22/26 |
主轴转速
(二段齿轮箱) |
rpm |
4,200/6,000(选购)
for VH |
50~4,200/6,000
(选购) |
4,200/6,000(选购)
for VH |
50~4,200/6,000
(选购) |
| 主轴孔锥度 |
|
BT50 |
BT50 |
| 进给 |
| 切削进给速率 |
mm/min |
1-7,000 |
1-7,000 |
| 自动换刀 |
| 快速进给速率 |
m/min |
XY：10 Z：12 |
X：8 Y：10 Z：12 |
XY：10 Z：12 |
X：8 Y：10 Z：12 |
| 其他 |
| 刀库容量 |
pcs |
60/90(选购) |
60/90(选购) |
| 机械净重 |
Kg |
56,000 |
62,000 |
68,000 |
80,000 |
88,000 |
58,000 |
64,000 |
70,000 |
84,000 |
92,000 |
| 机械毛重 |
kg |
60,000 |
67,000 |
74,000 |
88,000 |
96,000 |
62,000 |
69,000 |
76,000 |
92,000 |
100,000 |
-
标准功能与附件
- Fanuc 0i MD控制器
- 二段齿轮变速主轴(VH 为4,200 rpm，VH及VH-AC为4,500 rpm)
- 主轴齿轮及冷却系统
- 双油压缸及氮气辅助配重系统
- XY轴导螺杆防震支撑装置(4m以上行程)
- 悬吊式可旋转操作箱
- 立/卧主轴自动换刀及60把刀刀库
- 中央集中自动进给润滑装置
- 三轴润滑油独立收集装置
- 四片式防护钣金
- 工作灯
- 三色警示灯
- 主轴锥孔清洁吹气
- 分离式手摇轮
- 操作侧清洁水枪及空气接口
- RS232 /RJ45接口
- 绝对式位置检出器
- 乔崴进FX系列人机接口
- 切削液系统(环状及喷管)(适用硬轨主轴，但加装附加头则无法使用)
- 电器箱热交换器
- 工作台侧螺旋式切削输送器
- 链式铁屑输送机
- 地基垫块及调整螺栓
- 工具箱
- 操作维修手册及控制电路数据
* 标准附件与功能（电控部分请参考各控制器功能）
选购功能与附件
- 6000 rpm 两段齿轮变速主轴
- 60把刀刀库(VH-AC)
- 立/卧式自动换刀及90刀刀库
- 油路刀把接口(立式主轴)
- 主轴中心出水系统(VH-AC)
- 全封式防护罩(不含顶面)
- HEIDENHAIN全死循环光学尺
- 立柱加高200/300/400/600/800 mm
- 副工作台
- 油水分离装置
- 油雾冷却装置
- 旋转工作台
- 预留第四轴接口
- 三轴手摇轮
- 自动刀长量测(立式主轴)
- 自动工件量测
- 半自动90度头/延长头/万向头/30度头(VH-AC)
- 全自动90度头/延长头/万向头/30度头(VH)
- 变压器
- 集屑桶
-
VH 全自动五面加工组合: Y轴行程+700mm/自动换头/自动头库/立式及卧式主轴自动换刀
- AC：多头选择，自动夹取(可选购悬臂支架)
