DV 系列

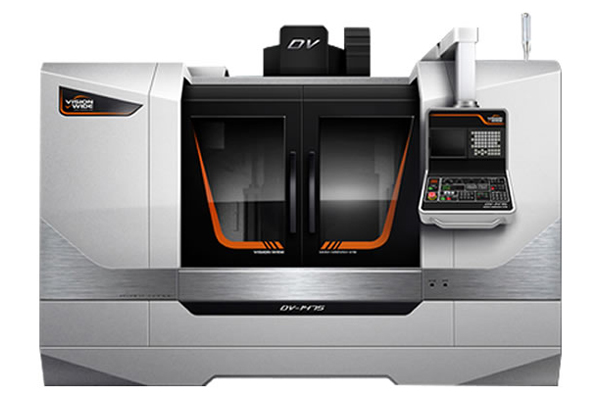

Heavy Cutting Vertical Machining Center DV Series
  • 专为重切削加工产业所设计之DV 系列,主要结构件皆采用高级米汉纳铸铁一体式制成,底座采用四硬轨支撑设计,以增加支撑面、提高载重力、提高机台重切削时所需的最佳性能及高稳定性。所有滑道均经热处理硬化至HRC50以上,滑道面贴覆高磨耗特凯片并经细致的表面铲花技术。大幅降低磨擦系数,达到最佳进给特性。

    • 一体式铸件马达轴承座,XYZ 轴与螺杆直结驱动确保高定立精度性能
    • Z轴配重块设计使加工更稳定
    • 三轴搭配滚柱线轨,比滚珠式线轨高出30%刚性

    友善接口

    • 加大前门设计,工件装卸容易; 可宽广的可视区域,操作者可以随时检视切削状态
    • 二侧门采滑门设计,减低空间需求,刀件装卸容易,确保切屑不会飞溅
    • 窥视窗内部采强化安全玻璃设计,不易受切削液影响,提高产品之安全性及耐用性
    • 不锈钢钣金设计,提升产品等级及使用寿命
    • 灵活多变的设计,水箱下方凹槽设计,操作员可贴近机台。铁屑输送机可选左、右两侧摆放,增加灵活性
    • 便利的水枪、空气枪设计,切削液、空压系统配有接头至机台右前方; 插槽采不锈钢,提高耐用性
  • 机型 单位 DV-1475 DV-1680
    X轴行程 mm 1,400 1,600
    Y轴行程 mm 750 800
    Z轴行程 mm 700 700
    X轴滑轨跨距 / 宽度 mm 500
    Y轴滑轨跨距 / 宽度 mm 1,280
    Z轴滑轨跨距 / 宽度 mm 660
    X / Y / Z螺杆尺寸 mm Φ50
    螺距 mm 12
    工作台面积 mm 1,600×750 1,600×750
    工作台最大载重 kg 1,500
    工作台最大载重 rpm G:6,000 / P:8,000 / DD:10,000/12,000 /15,000
    主轴型式 type 齿轮式/皮带式(选购)/直结式(选购)
    主轴马力(连续/30分钟额定) kW 15 / 18 (11 / 15)
    X / Y / Z轴伺服马达 kW 3 / 3 / 3
    主轴锥孔斜度 type BT50 / BT40(直结式)
    主轴前端轴承 mm 90
    切削位移速度 m/min 1-10
    快速位移(X / Y / Z轴) m/min 15 / 15 / 12
    换刀型式   刀臂式
    刀具数量 pcs 24 / 32
    刀具重量 kg 15 / 7(BT40)
    往返时间 (相邻刀换刀时间) sec 2.5 (1.8)
    电力需求 kVA 30
    气压需求 kg/cm2 6
    机械净重 kg 12,800 14,200

  • 标准功能与附件
    1. FANUC 0i MF控制器
    2. 6,000rpm/#50/齿轮式主轴
    3. 24 把刀自动换刀系统(刀臂式)
    4. 主轴锥孔清洁吹气
    5. 主轴冷却系统
    6. 主轴环状切削液喷嘴
    7. 主轴松、夹刀开关
    8. 可旋转式操作箱(旋臂式)
    9. 中央集中自动进给润滑装置
    10. 全封式防护罩(含顶面)
    11. 工作灯
    12. 三色警示灯
    13. 操作侧清洁水枪及空气接口
    14. 切削液冷却系统
    15. 分离式手摇轮-MPG
    16. RJ45 网络传输
    17. 电器箱热交换器
    18. XYZ 轴绝对式位置检出器
    19. 主轴切削负载软件保护
    20. 远程监控软件-标准版
    21. 自动断电功能
    22. 乔崴进VW-FX100 人机界面
    23. 10.4〞控制器屏幕
    24. 地基水平垫块及基础螺栓
    25. 调整用工具及工具箱
    26. 技术手册选购功能与附件
    选购功能与附件
    1. 三菱 M70控制器/海德汉 620控制器
    2. 8,000rpm/#50/皮带式主轴; 10,000/12,000/15,000rpm/♯40直结式主轴
    3. 32 把刀自动换刀系统(刀臂式)
    4. 主轴中心出水 20/50bar
    5. 油路刀把预留/5/20 bar 界面
    6. 侧后冲屑装置
    7. 切削液油水分离装置
    8. 电气箱配备冷气机
    9. XYZ 轴全死循环光学尺
    10. 自动刀具量测装置
    11. 自动工件量测
    12. 旋转工作台(第四轴)/接口预留
    13. 链式铁屑输送机及集屑桶
    14. 远程监控软件-专业版
    15. 意外断电Z 轴拉升功能
    16. 变压器
    17. 自动暖机功能
