MN 系列

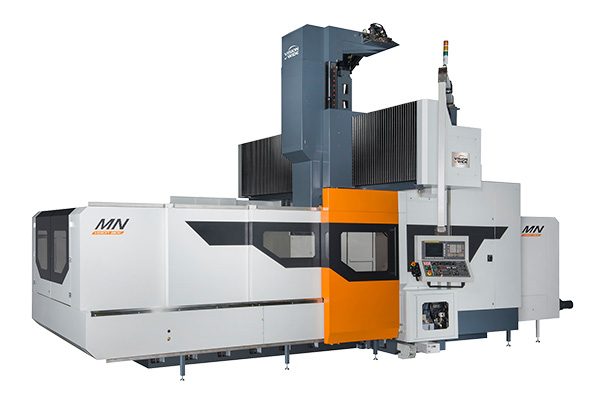

MN系列X-Y线轨龙门数控铣床
    • X-Y线轨龙门数控铣床,快速三轴移动,提升机械之整体稼动率,是中大型加工件的最佳选择。
    • 厚实的横梁截面设计,大幅提升Y轴加工结构刚性,采用双向等负荷滚柱线轨,确保Y轴之最大切削刚性
    • X轴三轨式滚柱滑道设计,大跨距滑轨配置,均匀分配承载载重,搭配宽阔的底座结构,有效提升载重能力与运动精度,提升最佳性能与寿命保证
    • 方形机头结构设计,搭配6个滚柱式滑块,Z轴行程可达1~1.2m,仍维持最佳切削刚性,并减少卧式加工时之工件与主轴头涉范围,实现五面加工之完整效能主轴马达配置设计,将主轴马达配置于机头结构内,缩小机头与工件干涉尺寸,并缩短马达与主轴的传动距离,大幅提升主轴传动效率
  • 机型 单位 MN-
    2223
    MN-
    3223/
    30
    MN-
    4223/
    30
    MN-
    5223/
    30
    MN-
    6223/
    30
    MN-
    8223/
    30
    MN-
    10223/
    30
    MN-
    3226/
    33
    MN-
    4226/
    33
    MN-
    5226/
    33
    MN-
    6226/
    33
    MN-
    8226/
    33
    MN-
    10226/
    3
    X轴行程 mm 2,200 3,200 4,200 5,200 6,200 8,200 10,200 3,200 4,200 5,200 6,200 8,200 10,200
    Y轴行程 mm 2,300/3,000/3,000 2,600/3,300/3,300
    Z轴行程 硬轨式主轴头 mm 920/1,020(选购) 920 /1,020(选购)
    线轨式主轴头 mm 1,000(选购)/1,200(选购)
    工作台
    面积
    mm 2,000
    ×
    2,050
    3,000
    ×
    2,050
    4,000
    ×
    2,050
    5,000
    ×
    2,050
    6,000
    ×
    2,050
    8,000
    ×
    2,050
    10,000
    ×
    2,050
    3,000
    ×
    2,450
    4,000
    ×
    2,450
    5,000
    ×
    2,450
    6,000
    ×
    2,450
    8,000
    ×
    2,450
    10,000
    ×
    2,450
    工作台
    最大载重
    kg 9,000 11,000 13,000 15,000 18,000 21,000 24,000 11,000 13,000 15,000 18,000 21,000 24,000
    主轴马达
    (连续/30分钟额定)
    kW 18.5/22(22/26 选购)
    主轴 主轴转速 硬轨式主轴头 二段
    齿轮箱轴
    rpm 4,500/6,000(选购)
    皮带式 rpm 8,000/10,000(选购)
    线轨式主轴头 二段
    齿轮箱轴
    rpm 4,200/6,000(选购)
    皮带式 rpm 10,000(选购)
    切削进给速率 mm/
    min
    1-7,000
    快速进给速率 m/
    min
    X:24
    Y:20
    Z:15
    X:18
    Y:20
    Z:15
    X:12
    Y:20
    Z:15
    X:24
    Y:20
    Z:15
    X:18
    Y:20
    Z:15
    X:12
    Y:20
    Z:15

  • 标准功能与附件
    1. Fanuc 0i MD控制器
    2. 硬轨机头4,500 rpm两段齿轮变速主轴
    3. 主轴齿轮及冷却系统
    4. 双油压缸及氮气辅助配重系统
    5. X. Y轴导螺杆防震支撑装置(X轴5m以上)
    6. 40把刀及刀臂式自动换刀系统
    7. 中央集中自动进给润滑装置
    8. 三轴润滑油独立收集装置
    9. 全封式防护罩(不含顶面)
    10. 工作灯
    11. 三色警示灯
    12. 主轴锥孔清洁吹气
    13. 分离式手摇轮
    14. 操作侧清洁水枪及空气接口
    15. RS232/RJ45界面
    16. 绝对式位置检出器
    17. 乔崴进FX系列人机接口
    18. 切削液系统 (环状及喷管)(适用硬轨主轴) (不适用于AC接口)
    19. 电器箱热交换器
    20. 工作台侧螺旋式切削输送器
    21. 链式铁屑输送机
    22. 地基垫块及调整螺栓
    23. 工具箱
    24. 操作维修手册及控制电路数据
    选购功能与附件
    1. 6,000 rpm 两段齿轮变速主轴
    2. 8,000rpm/10,000rpm直结/皮带式主轴
    3. 60/90把刀刀库(立/卧式任意高度换刀)( NFxx30/33)
    4. 油路刀把界面(立式主轴)
    5. 主轴中心出水系统(立式主轴)
    6. HEIDENHAIN全死循环光学尺
    7. 立柱加高100/200/300/400/500mm
    8. 副工作台
    9. 油水分离装置
    10. 油雾冷却装置
    11. 旋转工作台
    12. 预留第四轴界面
    13. 三轴手摇轮( X, Y, Z separated)
    14. 自动刀长量测
    15. 自动工件量测
    16. 半自动90度头/延长头/万向头(NF & NF-AC)
    17. 全自动90度头/延长头/二轴头(NF)
    18. 变压器
    19. 集屑桶
    • AH全自動五面加工組合:Y軸行程+700mm/自動換頭/自動頭艙/立式及臥式主軸自動換刀
    • AC:多頭選擇,自動夾取(可選購懸臂支架)
