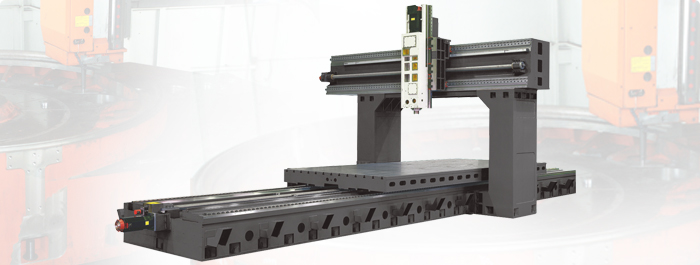

龙门型数控铣床 MH系列
    • 巨型数控铣床,最大工件通过宽度4,000mm、最大工件载重36,000kg、最大工件通过高度2,250mm、最大工件加工长度10,200mm,符合各类大型机具加工的需求。
    • 底座四轨式设计,中央采用两滚柱式线轨搭配四方向等负荷滑块,外侧两轨采用平面式载重滑块,以大幅提升机械之载重能力与运动精度。
    • 横梁水平精度调整机构,即使门宽超过四米,仍能确保Y轴全行程运动真直度于0.02mm以内,实现大型机械超精密加工。
    • 独特螺杆支撑装置,有效抑制螺杆下垂精度变化,确保旋转精度,提供最佳运动精度和寿命
    • 针对超大型机台,可选购机械与环境结构温度补偿机能,控制全机结构热变形于0.02mm内,确保机械在环境温度变化下仍保有高精度
  • 机型 单位 MH-
    4230
    (AC)
    MH-
    5230
    (AC)
    MH-
    6230
    (AC)
    MH-
    8230
    (AC)
    MH-
    10230
    (AC)
    MH-
    4235
    (AC)
    MH
    -5235
    (AC)
    MH-
    6235
    (AC)
    MH-
    8235
    (AC)
    MH-
    10235
    (AC)
       行程
    X轴行程 mm 4,200 5,200 6,200 8,200 10,200 4,200 5,200 6,200 8,200 10,200
    Y轴行程 mm 3,000 3,500
    Z轴行程 mm 1,000/1,200(选购)
      工作台
    工作台面积 mm 4,000×
    2,600
    5,000×
    2,600
    6,000×
    2,600
    8,000×
    2,600
    10,000×
    2,600
    4,000×
    3,000
    5,000×
    3,000
    6,000×
    3,000
    8,000×
    3,000
    10,000×
    3,000
    工作台最大载重 kg 20,000 24,000 28,000 32,000 36,000 20,000 24,000 28,000 32,000 36,000
       主轴
    主轴马达
    (连续/30分钟额定)
    kW 22/26
    主轴转速
    (二段齿轮箱)
    rpm 4,500/6,000(选购)
    for VH & VH-AC
    50~4,200/6,000
    (选购)
    4,500/6,000(选购)
    for VH & VH-AC
    50~4,200/6,000
    (选购)
    主轴孔锥度   BT50
       进给
    切削进给速率 mm/min 1-7,000
    快速进给速率 m/min XY:10 Z:12 X:8 Y:10 Z:12 XY:10 Z:12 X:8 Y:10 Z:12
       其他
    机械净重 Kg 54,000 60,000 66,000 78,000 86,000 56,000 62,000 68,000 82,000 90,000
    机械毛重 kg 58,000 65,000 72,000 86,000 94,000 60,000 67,000 74,000 90,000 98,000
  • 标准功能与附件
    1. Fanuc 0i MD控制器
    2. 二段齿轮变速主轴(VH 为4,200 rpm,VH及VH-AC为4,500 rpm)
    3. 主轴齿轮及冷却系统
    4. 双油压缸及氮气辅助配重系统
    5. XY轴导螺杆防震支撑装置(4m以上行程)
    6. 悬吊式可旋转操作箱
    7. 中央集中自动进给润滑装置
    8. 三轴润滑油独立收集装置
    9. 半罩式护罩
    10. 工作灯
    11. 三色警示灯
    12. 主轴锥孔清洁吹气
    13. 分离式手摇轮
    14. 操作侧清洁水枪及空气接口
    15. RS232 /RJ45接口
    16. 绝对式位置检出器
    17. 乔崴进FX系列人机接口
    18. 切削液系统(环状及喷管)(适用硬轨主轴) (不适用于AC介面)
    19. 电器箱热交换器
    20. 工作台侧螺旋式切屑输送器
    21. 链式铁屑输送机
    22. 地基垫块及调整螺栓
    23. 工具箱
    24. 操作维修手册及控制电路数据
    * 标准附件与功能(电控部分请参考各控制器功能)
    选购功能与附件
    1. 6000 rpm 两段齿轮变速主轴
    2. 油路刀把接口(立式主轴)
    3. 主轴中心出水系统(VH及VH-AC)
    4. 全封式防护罩(不含顶面)
    5. HEIDENHAIN全死循环光学尺
    6. 立柱加高200/300/400/600/800 mm
    7. 副工作台
    8. 油水分离装置
    9. 油雾冷却装置
    10. 旋转工作台
    11. 预留第四轴接口
    12. 三轴手摇轮
    13. 自动刀长量测(立式主轴)
    14. 自动工件量测
    15. 半自动90度头/延长头/万向头/30度头(VH及VH-AC)
    16. 全自动90度头/延长头/万向头/30度头(VH)
    17. 变压器
    18. 集屑桶
    • VH 全自动五面加工组合: Y轴行程+700mm/自动换头/自动头库/立式及卧式主轴自动换刀
    • AC:多头选择,自动夹取(可选购悬臂支架)
