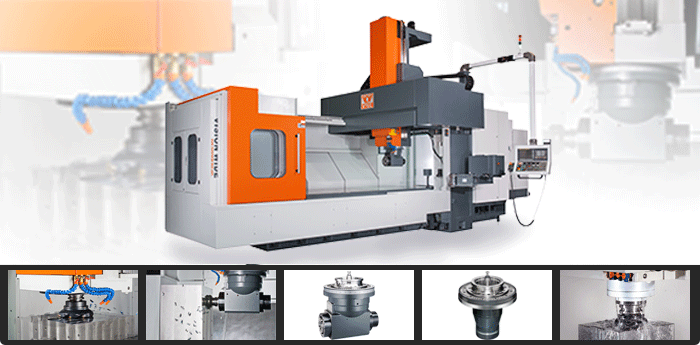

- 以实现龙门加工中心机的高效率切削性能，VB机型具备乔崴进产品高刚性结构确保精度基础的传统特色，采用方型导轨结构结合精密铲花，提供切削吸震特性与精密传动机构，实现刚性与精密的切削性能。
- 超宽型底座结合厚实的立柱与横梁结构，提供全机最佳结构刚性，并确保三轴运动最佳几何精度
- 全铸件方型导轨结构，结合精密铲花技术，确保机械最佳刚性与低运动摩擦特性(VB/VF)
- Z轴与主轴传动机构ㄧ体式铸件结构，对称性重心及热平衡结构设计，提供最佳刚性、运动几何精度及寿命保证(SF/VB/VF/NF/VH/BM)
- 全系列齿轮式主轴采用日本JIS0精密齿轮，高精度、高刚性、低噪音
- Z轴采用双配重，油气分离式蓄压气配重装置，无传统机械式油压换向延迟现象，Z轴可达0.5G之加速性能，外部断电Z轴不下滑装置，提供模具加工最稳定之性能(SF/VB/VF/VH)
- 方型滑轨: 三轴方型硬轨斜楔，采用直结式润滑给油设计，确保100%润滑可靠度(VB/VF)
- 全系列机型配置悬吊式操作吊杆，配合多段式操作拉门，有效保护操作者安全性，并提供最友善的操作接口(SF/VB/VF/NF/VH/BM)
- 立柱左侧壁挂式刀库，缩小整机之占地空间；独特的ATC换刀装置，刀对刀交换时间仅需3秒；任意刀号区间可选用大刀管理，提升刀具储存之最佳效率管理。 (VB/VF/SF/NF/VH)
-
机型 单位 VB-2016 VB-2516 VB-3016 VB-2020 VB-2520 VB-3020 VB-4020 行程 X轴行程 mm 2,000 2,500 3,100 2,000 2,500 3,100 4,100 Y轴行程 mm 1,600 1,600 1,600 2,000 2,000 2,000 2,000 Z轴行程 mm 800/1,020 (选购) 工作台 工作台面积 mm 2,000
×
1,3002,500
×
1,3003,100
×
1,3002,000
×
1,7002,500
×
1,7003,100
×
1,7004,100
×
1,700工作台最大载重 kg 8,000 9,000 10,000 9,000 10,000 11,000 12,000 主轴 主轴马达
(连续/30分钟额定)kW 18.5/22 (22/26选购)(30/37选购) 主轴转速
(二段齿轮箱轴)rpm 4,000/ 6,000 (选购) 主轴转速(皮带式) rpm 8,000/ 10,000 (选购) 主轴孔锥度 BT50/CAT50 进给 切削进给速率 mm/min 1-7,000 1-7,000 1-7,000 1-7,000 1-7,000 1-7,000 1-7,000 快速进给速率 m/min XYZ：15 XYZ：15 XY：12 Z：15 XYZ：15 XYZ：15 XYZ：15 XY：12 Z：15 自动换刀 刀库容量 pcs 32/40 (选购) 其他 机械净重 kg 21,500 24,500 27,500 23,500 26,500 29,500 32,500 机械毛重 kg 25,000 28,000 32,000 27,000 30,000 34,000 35,000 -
标准功能与附件
- Fanuc 0i MD控制器
- 4,500 rpm两段齿轮变速主轴
- 主轴齿轮及冷却系统
- 双油压缸及氮气辅助配重系统
- X轴导螺杆防震支撑装置(4m以上)
- 32刀及刀臂式自动换刀系统
- 中央集中自动进给润滑装置
- 三轴润滑油独立收集装置
- 全封式防护罩(不含顶面)
- 工作灯
- 三色警示灯
- 主轴锥孔清洁吹气
- 分离式手摇轮
- 操作侧清洁水枪及空气接口
- RS232接口
- 绝对式位置检出器
- 乔崴进FX系列人机接口
- 切削液系统(环状及喷管) (不适用于AC介面)
- 电器箱热交换器
- 工作台侧螺旋式切削输送器
- 链式铁屑输送机
- 地基垫块及调整螺丝
- 工具箱
- 操作维修手册及控制电路数据
选购功能与附件- 6,000 rpm 两段齿轮变速主轴
- 8,000 rpm/10,000 rpm 皮带式主轴
- 40刀刀库
- 油路刀把接口
- 主轴中心出水系统
- 三轴中空螺杆及冷却系统
- HEIDENHAIN全死循环光学尺
- 立柱加高200/300/400 mm
- 副工作台
- 油水分离装置
- 油雾冷却装置
- 旋转工作台
- 预留第四轴接口(仅包含机台内管路、油箱)
- 三轴手摇轮
- 自动刀长量测
- 自动工件量测
- 手动90度头/延长头/万向头
- 变压器
- 集屑桶
