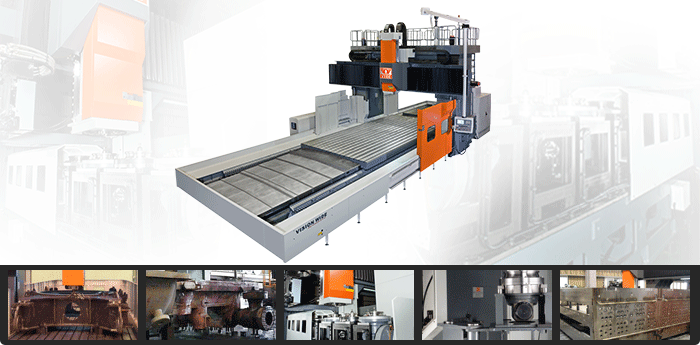

龙门加工中心 动梁/定梁五面加工 BM系列
    • 以实现龙门加工中心机的高效率切削性能，BM机型具备乔崴进产品高刚性结构确保精度基础的传统特色，以龙门升降型结构，W轴可同步切削伺服机能，最大工件通过高度可达2,450mm，Z方向最大可加工高度达2,400mm，可搭配各型自附加头，实现最大范围多能化之加工机能。
    • W轴双伺服驱动机构，提供W轴行程中任意点之精密定位，并可搭配W轴实行切削进给，实现动梁结构超重切削能力。
    • 双横梁结构设计，上方超大结构定梁确保双柱间最佳平行精度及结构刚性，移动式横梁采超大跨距包覆立柱轨道，确保最佳运动真直度及切削刚性。
    • 横梁可于W轴行程任意点进行锁固，无工件高度限制，精密的锁固机构，确保横梁于锁固后，无主轴前倾化精度变化。
    • 自动立\卧主轴换刀
    • 自动头舱(单头式)
    • 可搭配全自动五面加工机能，Y轴行程加长700mm
  • 机型 单位 BM-
    4230/
    4237    		 BM-
    5230/
    5237    		 BM-
    6230/
    6237    		 BM-
    8230/
    8237    		 BM-
    10230/
    10237    		 BM-
    4235/
    4242    		 BM-
    5235/
    5242    		 BM-
    6235/
    6242    		 BM-
    8235/
    8242    		 BM-
    10235/
    10242
    　　　行程
    X轴行程 mm 4,200 5,200 6,200 8,200 10,200 4,200 5,200 6,200 8,200 10,200
    Y轴行程 mm 3,000/3,700 3,500/4,200
    Z轴行程 mm 1,000/1,200(选购)/1,400(选购)
    W轴行程 mm 1,000/1,200(选购)/1,300(选购)/1,400(选购)/1,500(选购)
    　　工作台
    工作台面积 mm 4,000
    ×
    2,600    		 5,000
    ×
    2,600    		 6,000
    ×
    2,600    		 8,000
    ×
    2,600    		 10,000
    ×
    2,600    		 4,000
    ×
    3,000    		 5,000
    ×
    3,000    		 6,000
    ×
    3,000    		 8,000
    ×
    3,000    		 10,000
    ×
    3,000
    工作台最大载重 kg 20,000 24,000 28,000 32,000 36,000 20,000 24,000 28,000 32,000 36,000
    　　　主轴
    主轴马达
    (连续/30分钟额定)    		 kW 22/26
    主轴转速
    (二段齿轮箱)    		 rpm 22/26kW: 4,000/6,000(选购) ; 30/37kW 3000(选购)/5500(选购)
    主轴转速
    (直结式)    		 rpm 8,000(选购)/ 10,000(选购)
    　　　进给
    切削进给速率 mm/min XYZ：1~7,000 W：1,000
    快速进给速率 m/min XY：10
    Z：12
    W：2    		 X：8
    Y：10
    Z：12
    W：2    		 XY：10
    Z：12
    W：2    		 X：8
    Y：10
    Z：12
    W：2
    　　自动换刀
    刀库容量 pcs 60/90(选购)
    　　　其他
    机械净重 kg 64,000/
    66,000    		 68,000/
    70,000    		 74,000/
    76,000    		 86,000/
    88,000    		 94,000/
    96,000    		 66,000/
    68,000    		 70,000/
    72,000    		 76,000/
    78,000    		 90,000/
    92,000    		 98,000/
    100,000
    机械毛重 kg 68,000/
    70,000    		 73,000/
    75,000    		 80,000/
    82,000    		 94,000/
    96,000    		 102,000/
    104,000    		 70,000/
    72,000    		 75,000/
    77,000    		 82,000/
    84,000    		 98,000/
    100,000    		 106,000/
    108,000
  • 标准功能与附件
    1. Fanuc 0i MD控制器
    2. 4,200 rpm二段齿轮变速主轴
    3. 主轴及齿轮箱冷却系统
    4. Z轴双油压缸配重系统
    5. 动梁双油压缸
    6. 动梁油压煞车装置
    7. 三轴绝对式位置检出器，动梁双光学尺
    8. X/Y轴导螺杆防震支撑装置(4m 以上)
    9. 高悬吊式可旋转操作箱
    10. 60刀立式自动换刀系统(适用于BM-xx30/35系列)
    11. 60刀固定点立卧自动换刀(适用于BM-xx37/42系列)
    12. 中央集中自动进给润滑装置
    13. 四轴轨道润滑油独立收集装置
    14. 四片式防护钣金
    15. 工作灯及三色警示灯
    16. 主轴锥孔清洁吹器
    17. 分离式手摇轮
    18. 操作侧清洁水枪及空气接口
    19. RS232/RJ45接口
    20. 乔崴进FX系列人机接口
    21. 电器箱热交换器
    22. 工作台侧螺旋式切削输送器
    23. 链式铁屑输送机
    24. 地基垫块及调整螺栓
    25. 工具箱
    * 电控部分请参考各控制器功能
    选购功能与附件
    1. 6,000 rpm 两段齿轮变速主轴
    2. 8,000 rpm 直结式主轴
    3. 90刀立式自动换刀系统(适用于BM-xx30/xx35系统)
    4. 90刀立/卧固定点自动换刀(适用于BM-xx37/xx42系统)
    5. 60刀/90刀立/卧任意高度换刀(适用于BM-xx37/xx42系列)
    6. 油路刀把接口(适用于立式主轴)
    7. 主轴中心出水系统(适用于立式主轴)
    8. 全封式防护罩(不含顶面，针对CE标准)
    9. HEIDENHAIN全闭式光学尺(X,Y,Z)
    10. 立柱加高200 mm (W轴行程1,200mm, 主轴鼻端至工作台距离250~2,450mm)
    11. 副工作台
    12. 油水分离装置
    13. 油雾冷却装置
    14. 旋转工作台
    15. 预留旋转工作台接口
    16. 三轴手摇轮
    17. 自动刀长量测(T24E/TS27R)
    18. 自动工件量测(RMP60)
    19. 油压抓放AC90度头/延长头/二轴头
    20. 桌上型头舱
    21. AHC单头头舱/ AHC多头头舱(适用于BM-xx37/xx42系列)
    22. 变压器
    23. 集屑桶
