• 24米高速切削模具
  • 24米高速切削模具

    • 材质:AL6061
    • 24 m 高速切削
    • 等啮合角路径加工
    • 70 mm 刀长切削
    • 刀具:D25R1 端刀
    • 主轴转速:10,500rpm
    • 进给率:24,000 mm/min
    切削影片

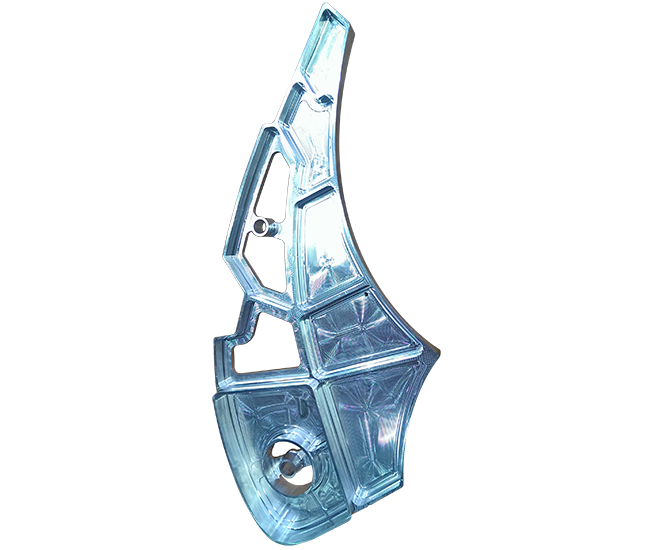

  • 機身C型框
  • 機身C型框

    • 展示切削機台:GSF
    • 材質:Al 6061
    • D32仿形銑刀粗加工
    • 材料移除率:3000 cc/min
    • D20端銑刀精修
    • 五軸同動精修加工
      • 傾斜外壁加工
      • 內壁槽壁加工
      • 補強肋頂部結構加工
    切削影片
  • 機翼肋板
  • 機翼肋板

    • 展示切削機台:GSF
    • 材質:Al 6061
    • 尺寸:L1,225 x W625 x H55 mm
    • 成品/素材比:84%
    • D63仿型銑刀高效率加工
    • 五軸同動 D20 精加工
    • 側向圓角採用臥式加工
    • 一次裝夾,總加工工時:3hr.
    切削影片
  • 鋁合金零件
  • 鋁合金零件

    • 展示切削機台:SE
    • 材質:Al6061
    • 尺寸:L1,425 x W680 x H70 mm
    • 24 m/min 高速切削進給
    • D25 端銑刀 等囓合角加工工法
    • 高切深 Ap 70mm, 2.8 times 高切深比(D/Ap)
    • 主軸轉速:10,500 rpm
    • 進給率:24,000 mm/min
    • 鋁合金切削效率:1,00 cc/min-kW
    切削影片
  • 機身地板框
  • 機身地板框

    • 展示切削機台:GSF
    • 材質:Al 6061
    • 尺寸:L1,250 x W620 x H60 mm
    • 成品/素材比:85%
    • D63仿型銑刀高效率加工
      • Ae50mm ; Ap20mm ;
      • 移除率:5,000cc/min
    • 一次裝夾,總加工工時:3.4hr.
    • 五軸同動精修加工
    切削影片
  • 航太鋁合金機架
  • 航太鋁合金機架

    • 展示切削機台:SE
    • 材質:Al 6061
    • 尺寸:L1,255 x W480 x H85mm
    • D32 仿型銑刀
    • 切深:10mm / 切寬:20mm
    • 主軸轉速:12,000 rpm
    • 進給率:9,000mm/min
    • 利用仿型銑刀使用擺線切削進行粗加工
    • 高速進給中粗加工
    • 使用端銑刀於薄壁精加工
    切削影片
  • 航太鋁合金工字樑
  • 航太鋁合金工字樑

    • 展示切削機台:GSF
    • 材質:Al 6061
    • 尺寸:L1,200 x W180 x H72 mm
    • 成品/素材比:96%
    • 臥式夾持,兩面加工
    • 單一工序裝夾
    • 總加工工時:2.4hr
    • 五軸同動加工精加工
    • 最小壁厚:2.4mm
    切削影片
  • 航太鋁合金加工
  • 航太鋁合金加工

    • 展示切削機台:GSF
    • 材質:Al 6061
    • 成品/素材比:86%
    • 臥式夾持,兩面加工
    • 單一工序裝夾
    • 仿型銑刀高速移除加工
      • D32刀具
      • S18,000 rpm, F10,000 mm/min
      • Ae24mm. Ap5mm
    • 五軸同動加工精加工
  • S試件
  • S試件

    • 展示切削機台:GSF/ ASM
    • 材質:鋁合金
    • 尺寸:210 x 290 x 180 mm
    • 五軸同動加工
    • 主軸轉速 : 10,500 rpm
    • 進給速度 : 4,000mm/min
    • 輪廓精度 ±0.03mm (ISO標準±0.05mm)
    切削影片
  • 球模
  • 球模

    • 展示切削機台:FA/GSF
    • 材質:Al6061
    • 尺寸:D280 mm
    • 五軸同動加工,過彎不減速
    • 高同動進給 F2,000 mm/min
    • 高伺服匹配性
    • 各軸速度 > F10,000mm/min
    • 加工時間:< 20min
    • 模面精度:< ±0.02mm
    切削影片
  • FSW 摩擦攪銲焊接-鋁真空腔體
  • FSW 摩擦攪銲焊接-鋁真空腔體

    • 展示切削機台:SE/ SF/ F/ SM
    • 材質:鋁合金
    • 焊接厚度 : 10mm
    • 完美焊道
    • 整合 CNC 加工與FSW 增材製造系統
    切削影片
  • FSW 摩擦攪拌銲接-鋁熱交換器
  • FSW 摩擦攪拌銲接-鋁熱交換器

    • 展示切削機台:SE/ SF/ F/ SM
    • 材質:鋁合金
    • 焊接厚度 : 6mm
    • 無洩漏
    • 小翹曲
    • 高環境友善性
    • 完美焊道
    • 整合 CNC 加工與FSW 增材製造系統
    切削影片
  • FSW 摩擦攪拌銲接-鋁熱交換器
  • FSW 摩擦攪拌銲接-鋁熱交換器

    • 展示切削機台:SE/ SF/ F/ SM
    • 材質:鋁合金
    • 焊接厚度 : 6mm
    • 定壓式摩擦攪拌刀把
    • 無洩漏
    • 小翹曲
    • 高環境友善性
    • 完美焊道
    切削影片
  • FSW 摩擦攪拌銲接-電動車用冷卻殼體
  • FSW 摩擦攪拌銲接-電動車用冷卻殼體

    • 展示切削機台:SE/ SF/ F/ SM
    • 材質:鋁合金
    • 鑄造鋁合金摩擦攪拌銲接
    • 減少材料銑削移除量
    • 冷卻流道設計彈性高
    切削影片
  • 渦輪葉片
  • 渦輪葉片

    • 展示切削機台:FA/ ASM
    • 材質:鋁合金
    • 尺寸:D300 x H160 mm
    • 航太零件加工
    • 五軸同動加工
    • D10 錐度銑刀
    • 主軸轉速 : 10,000 rpm
    • 進給速率 : 5,000 mm/ min
    • 環繞加工
    • 高表面粗糙度:Ra 3.2µm
    切削影片
  • FSW 摩擦攪拌銲接-電機殼體
  • FSW 摩擦攪拌銲接-電機殼體

    • 展示切削機台:SE/ SF/ F/ SM
    • 材質:鋁合金
    • 焊接厚度 : 4mm
    • 小翹曲
    • 高環境友善性
    • 完美焊道
    • 整合 CNC 加工與FSW 增材製造系統
    切削影片
  • 腔體
  • 腔體

    • 展示切削機台:ASM/ GSF/ F
    • 材質:AI6061
    • L800 x W550 x H250mm
    • 五軸同動加工,二道工序完成
    • 粗加工:D200 T型刀
    • D80 單晶鑽石刀鏡面加工:S9,000rpm
    • 表面粗糙度:Ra0.04μm
    • 0.04mm 高輪廓精度
    切削影片
