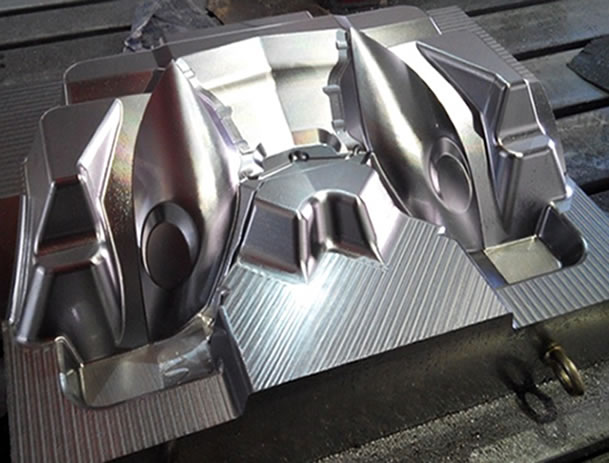

車燈模
- 展示切削機台：ASM
- 材質：2311 模具鋼
- 尺寸：L360 x W160 x H360mm
- 傾斜刀軸加工，避免零點加工，有效提升加工效率
- 多軸投影加工
- 高表面粗糙度： Ra0.4µm
- 最佳刀尖點管理，接刀無斷差
-
車燈模
- 展示切削機台：SE/ GS/ GSF
- 材質：P20 模具鋼
- 尺寸：L800 x W550 x H250mm
- 0.2G高加減速模具切削
- D25高進給粗加工：F10,000 mm/min
- D10R5高速模面精加工：S12,000 rpm, F4,000 mm/min
- 高表面粗糙度：Ra0.4μm
- 輪廓精度：0.04 mm
-
汽車保險桿模具
- 展示切削機台：SF
- 材質：FC300
- 尺寸：L1,000 x W400 x H350mm
- 長鼻主軸應用優勢，有效提升刀具剛性， 減少切削振動
- D20R10球刀往復投影加工
- 步距：0.5mm
- 主軸轉速 : 12,000 rpm
- 進給率 : 5,000 mm/min
-
汽車反射燈公模
- 展示切削機台：SE/GS系列
- 材質：NAK80模具鋼
- 尺寸：160 x 160 x 100 mm
- 高表面粗糙度：Ra 0.4μm
- 0.02 mm 輪廓精度
- D3R1.5球刀投影加工
- 主軸轉速 : 12,000 rpm
- 進給率 : 1,500 mm/min
-
車燈母模精修 (長刀切削)
- 材質：鋼材
- 尺寸：L151mm x W105mm x H155mm
- 曲面高度差：103mm
- 高表面粗糙度：Ra 0.8 mm
- 長刀切削：刀長262mm
- 精修刀具：D12R6 整硬式球刀
- 刀具路徑 ：等高往復
- 主軸轉速：8,000 rpm
- 進給率：2,000mm/min
- 加工時間：1hr 58min
-
臉譜公模
- 展示切削機台：F 系列
- 材質：S45C
- 尺寸：300 x 200 x 100 mm
- 高速高精度模具加工
- 高輪廓精度
- 98.5%點位誤差 < 0.02mm
- 85.8%點位誤差 < 0.012mm
- D12R6 球刀
- 45° 往復投影加工
- 主軸轉速 : 10,000 rpm
- 進給率 : 4,000 mm/min
-
賓士模
- 材質：NAK 80模具鋼
- 0.2G高加減速模具切削
- 高進給粗加工：D25、F10,000mm/min
- 高速模面精加工：F4,000mm/min
- 高表面粗糙度：Ra 0.4μm
- 輪廓精度0.04 mm
- 45度往復投影加工
- 主軸轉速 : 12,000 rpm
- 進給率 : 4,000 mm/min
-
汽車保桿模
- 展示切削機台：FA
- 材質：FC300
- 尺寸：900 x 2300 x930mm
- 五軸同動加工，加工效率提升 30%
- 刀具長度優勢，有效提升刀具剛性，減少切削振動。
- 刀具：D20R10球刀
- 加工路徑: 往復投影加工
- 主軸轉速 : 8,000 rpm
- 進給率 : 5,000 mm/min
-
汽車外鈑模
- 展示切削機台：FA
- 材質：FC300
- 尺寸：2300 x 1600 x 250mm
- 0.2G高加減速模具切削
- 高速模面精加工：F7,000mm/min
- 高清晰加工路徑
- 加工時間：6.3hr
- 刀具：D25 球刀
- 加工路徑 : 45º 往復投影加工
- 主軸轉速 : 8,000 rpm
- 進給率 : 7,000 mm/min
-
汽車外板模具
- 材質：FC300
- 尺寸：2,000 x 1,600 x 500mm
- 10 m/min 高速模面切削
- 0.3G加速度
- 加工時間：5.2 Hrs
- 刀具：D25球刀
- 步距：0.5mm
- 加工路徑：環繞等距
- 主軸轉速：12,000rpm
- 進給率：5000 mm/min
-
模具驗証件
- 展示切削機台：GS/ SE
- 材質：2311
- 尺寸：150 x 60 x 30 mm
- D4R2 球刀精修
- 環繞插補銑削無接痕
- 精準 Z 換向切削，稜角清晰
- 高表面粗糙度： Ra 0.8µm
-

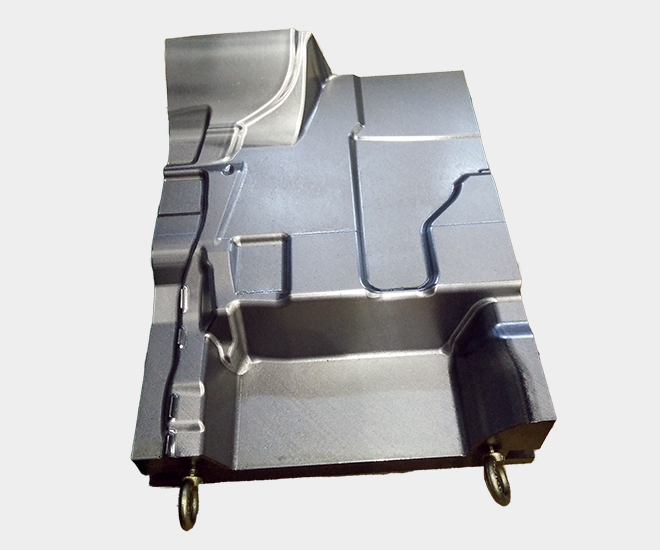

汽車底板模
- 材質：P20
- 尺寸：L640mm x W505mm x H270mm
- 精修刀具：D16R8球刀
- 精修步距：0.3mm
- 刀具路徑：45度往復投影加工
- 模面精修高速進給 F3000→F5000
- 高加減速切削 0.05G→0.2G
- 切削時間低減 20%，6hr08min→4hr54min
- 高表面粗糙度：Ra 0.6μm
- 主軸轉速：15000 rpm
- 進給率：5000mm/min
-

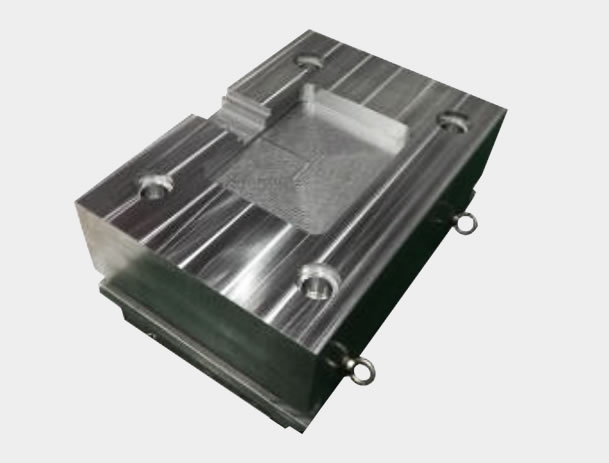

模座高速進給切削
- 展示切削機台: SE / GS
- 材質：S45C
- 尺寸：800 x 500 x 250mm
- Vc 220 m/min
- 10 m 高進給切削
- 0.006 mm 高摚孔定位精度 (Pitch 400x700mm)
- 主軸轉速： 2,000 rpm
- 刀具：D40 R1 高進給銑刀
-
高精度檢驗模具
- 展示切削機台：F系列/ BM/ XM/ XML/ XMF
- 材質：FC30
- 尺寸：2,000 x 1,000 x 200mm
- 1.8x0.8 m 四搪孔定位精度：0.02mm
- D900 圓差補切削真圓：0.02mm
- 400 x 400mm 直角度：0.01mm
-
24米高速切削模具
- 材质：AL6061
- 24 m 高速切削
- 等啮合角路径加工
- 70 mm 刀长切削
- 刀具：D25R1 端刀
- 主轴转速：10,500rpm
- 进给率：24,000 mm/min
-

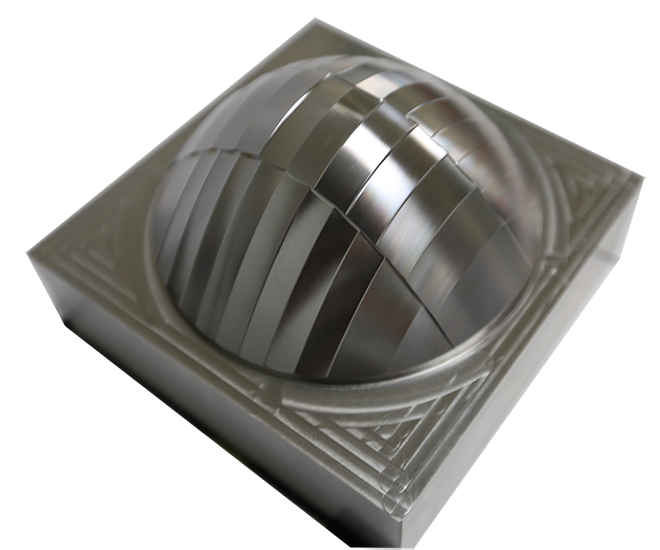

球模
- 展示切削機台：GS/ SE
- 材質：2311 模具鋼
- 尺寸：300 x 200 x 150 mm
- D12R6 球刀精修
- 環繞插補銑削無接痕
- 高表面粗糙度：Ra 0.4µm
-

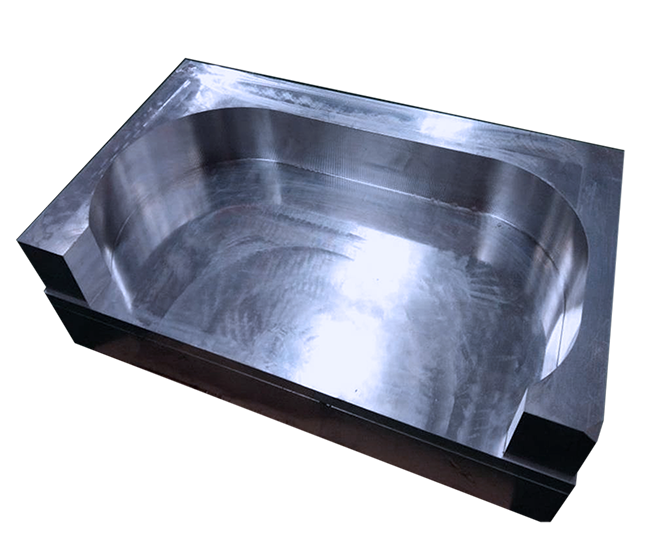

深腔模具
- 展示切削機台：SM
- 材質：P20 模具鋼
- 短距環繞加工,高精度進給控制
- 四象限換向無振紋
- 同動加工保持高光潔度無過切、振紋
- 平面精度：-0.011 ~ 0.006mm
- 球面精度：-0.012 ~ 0.006mm
- D20R1 端刀精修
- 主軸轉速：3,500rpm
- 進給率：5,200mm/min
-
大型輪胎模
- 展示切削機台：FA
- 材質：S45C
- 尺寸：660 x 600 x 260 mm
- 五軸同動R角清角加工
- F10,000 D25高進給粗加工
- F3,000 R6 精加工
- 多軸投影加工
- 主軸轉速：15,000 rpm
- 進給率：4,000 mm/min
-
球模
- 展示切削機台：FA/GSF
- 材質：Al6061
- 尺寸：D280 mm
- 五軸同動加工，過彎不減速
- 高同動進給 F2,000 mm/min
- 高伺服匹配性
- 各軸速度 > F10,000mm/min
- 加工時間：< 20min
- 模面精度：< ±0.02mm
-
輪胎模(分段模)
- 材質：P20模具鋼
- L310 x W131 x H95mm
- 一站完成：高進給粗加工&高速模具加工&五軸同動精加工
- 高進給粗加工：F7,200mm/min, Ap0.6mm
- 高速模具加工：表面粗糙度Ra<0.5μm
- 五軸同動R0.5mm清角加工，有效縮短刀長避免干涉
