XMF 系列

動柱型加工中心機
動柱型加工中心機
  • 高性能廣泛應用
    XM系列動柱式龍門型加工中心針對精密大型機械設備加工、電力設備, 運輸設備加工業者需求開發的系列產品,具備:

    • 巨型化工件加工空間:對於各型結構體精密零件加工,可提供XYZ超大尺寸加工空間。
    • 高精度定位:全機高標準幾何精度與定位精度能力,實現大性化精密加工。
    • 重切削能力:廣泛提供超大額定扭力主軸,滿足各種材料與切削條件需求。
    • 全自動多面加工:可搭配在各型自動附加頭,進行高切線速度的模具表面加工與各型精密零件之複雜角度加工,搭配優異的刀尖點誤差自動補正機能,與全動附加頭、刀具交換機能,實現全自動加工性能。
    • 銑車複合多工任務:本機可搭載大扭力及高速型立式車轉轉台,實現銑車複合全自動加工。
  • 機型 單位 XMF-42 XMF-47 XMF-52 XMF-57
    X軸行程 mm 8,200(+1m)~60,200
    Y軸行程 mm 4,200 4,700 5,200 5,700
    Z軸行程 mm 2,500/3,000(選購)
    主軸鼻端至工作台距離 滑枕尺寸 mm 680 x 680
    Z軸=2,500 (標配) mm 500~3,000
    Z軸=3,000 mm 500~3,500
    最大工件寬度 mm 4,600 5,100 5,600 6,100
    工作台尺寸 mm 4×(8~60)
    工作台最大載重 kg/m2 5,000
    主軸功率(連續/30分鐘) KW 22/26
    主軸轉速 兩段式齒輪 rpm 4,000/ 6,000 (選購)
    電主軸 rpm 8,000 (選購) / 12,000 (選購)
    切削進給速率 mm/min 1-10,000
    快速進給速率(X/Y/Z) m/min 20/20/12
    刀庫容量 pcs 32 / 40(選購) / 60(選購)

    ※詳細資訊請洽喬崴進業務


  • 標準附件
    1. FANUC 0iMF Plus 控制器
    2. 4,000 rpm 兩段齒輪式變速主軸
    3. 主軸冷卻系統
    4. Z軸行程 2,500 mm(方滑枕機頭)
    5. X軸雙光學尺
    6. Z軸光學尺
    7. Y軸導螺桿防震支撐裝置
    8. 立式刀庫 32 把刀
    9. 中央集中自動進給軸潤滑裝置
    10. 三軸軌道潤滑油獨立收集裝置
    11. 主軸錐孔清潔吹氣
    12. 操作側清潔水槍及空氣接口
    13. 切削液冷卻系統
    14. 半罩式防護鈑金(四片式)
    15. 分離式操作面板
    16. 獨立式操作室
    17. 工作台側中空式捲屑裝置
    18. 鏈板式鐵屑輸送機/水箱
    19. 電氣箱配備冷氣機
    20. 工作燈
    21. 程式結束及警示燈
    22. 腳踏式主軸鬆刀開關
    23. RJ45 網路傳輸
    24. 三軸行程極限硬體保護
    25. 自動斷電功能
    26. 主軸切削負載軟體保護
    27. 遠端監控軟體(標準版)
    28. 喬崴進 VW-FX 人機介面
    29. 地基水平墊塊及基礎螺栓
    30. 調整用工具及工具箱
    31. 技術手冊(操作、保養手冊及電路圖)
    選購附件
    1. FANUC 31iB / HEIDENHAIN TNC 640 / SIEMENS ONE 控制器
    2. 6,000 rpm 兩段齒輪式變速主軸
    3. 8,000 rpm 內藏式主軸
    4. 12,000 rpm 內藏式主軸
    5. Z軸行程 3,000 mm(方滑枕機頭)
    6. Y軸光學尺
    7. Z軸液靜壓軌道模組
    8. 無刀庫
    9. 立式刀庫與自動換刀系統 40 / 60 把刀
    10. 立臥刀庫與自動換刀系統 32 / 40 / 60 把刀
    11. 主軸中心出水系統 20 / 70 bar
    12. 切削液油水分離裝置
    13. 切削油霧冷卻裝置 (MQL)
    14. 主軸環狀式切削冷卻裝置(限立式主軸/無附加頭)
    15. 意外斷電刀具軸回拉功能
    16. 工作台側葉片式捲屑裝置
    17. 集屑車
    18. 副工作台
    19. 自動工件量測裝置
    20. 自動刀具量測裝置
    21. 預留第四軸介面(油壓裝置及電氣接口)
    22. 變壓器
    23. AC 附加頭
    24. 多頭頭艙
    25. 防碰撞暨加工模擬軟體
    26. 遠端監控軟體(專業版)

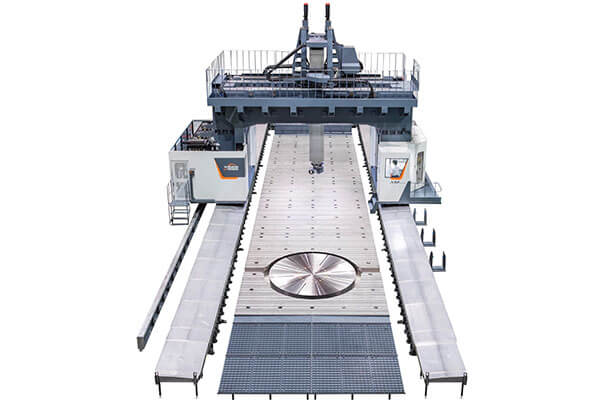

  • XMF系列機台

    XM工件切削
